3-振动的合成

同频率、同方向的合成

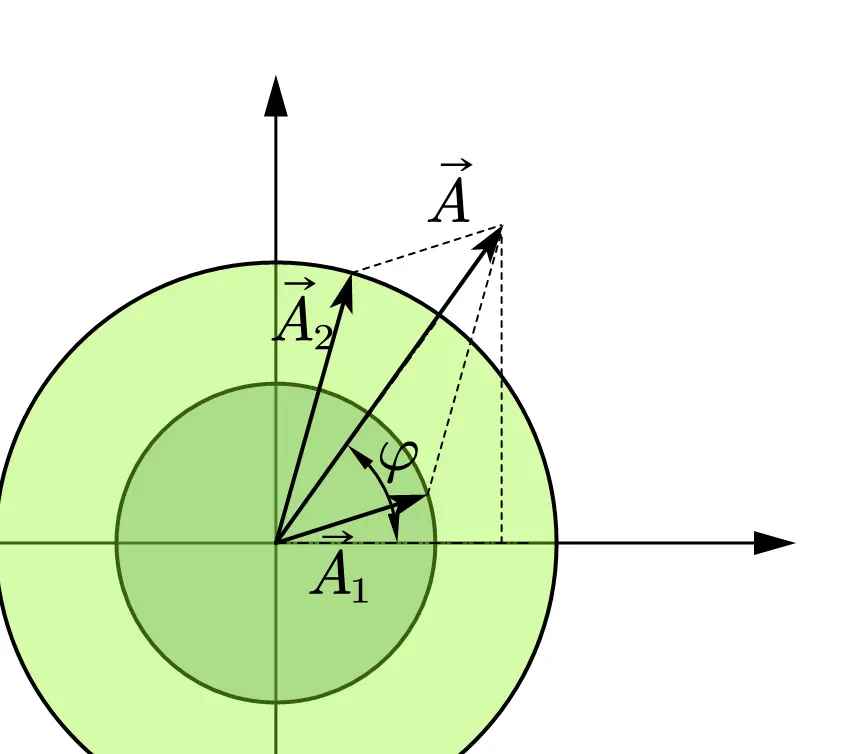

旋转矢量法合成

利用旋转矢量法 $\vec{A}={\vec{A}}_1+{\vec{A}}_2$：
$A=\sqrt{A_1^2+A_2^2+2A_1{A}_2\cos ({\phi }_2-{\phi }_1)}$
$\tan \phi =\frac{A_1\sin {\phi }_1+A_2\sin {\phi }_2}{A_1\cos {\phi }_1+A_2\cos {\phi }_2}$

• 相位差 $\Delta \phi =2k\pi$ 时相长，$A=A_1+A_2$
• $\Delta \phi =(2k+1)\pi$ 时相消，$A=|A_1-A_2|$。

---

不同频率、同方向的合成

• 发生“拍”的现象（振幅周期变化）

振幅与初相相等

设 $x_1=A\cos ({\omega }_{1}t+\phi )$，$x_2=A\cos ({\omega }_{2}t+\phi )$，则
$x=2A\cos \left(\frac{{\omega }_1-{\omega }_2}{2}t\right)\cos \left(\frac{{\omega }_1+{\omega }_2}{2}t+\phi \right)$

振幅与初相相等时的拍的参数：

• 振幅：$A(t)=2A\cos \left(\frac{{\omega }_1-{\omega }_2}{2}t\right)$
• 角频率：${\omega }^{\prime }=\frac{{\omega }_1+{\omega }_2}{2}$
• 拍频：$\nu =|{\nu }_1-{\nu }_2|$

振幅与初相不等时

设 $\tilde{x}=A_1{e}^{i({\omega }_{1}t+{\phi }_1)}+A_2{e}^{i({\omega }_{2}t+{\phi }_2)}$，记 $\bar{\omega }=\frac{{\omega }_1+{\omega }_2}{2}$，$\Delta \omega ={\omega }_1-{\omega }_2$，则
$\tilde{x}=\left(A_1{e}^{i(\frac{\Delta \omega }{2}t+{\phi }_1)}+A_2{e}^{i(-\frac{\Delta \omega }{2}t+{\phi }_2)}\right)e^{i\bar{\omega }t}$
$x=A(t)\cos (\bar{\omega }t+\Theta (t))$

具体过程略

---

同频率、相互垂直的合成

$x=A_1\cos (\omega t+{\phi }_1)$，$y=A_2\cos (\omega t+{\phi }_2)$，消去 $t$：
$\frac{x^2}{A_1^2}+\frac{y^2}{A_2^2}-\frac{2xy}{A_1{A}_2}\cos ({\phi }_1-{\phi }_2)={\sin }^2({\phi }_1-{\phi }_2)$
$\Delta \phi =k\pi$ 时退化为直线。

---

不同频率、相互垂直

李萨如图形可用于确定频率比、振幅比、相位差。设

$x=A_1\cos ({\omega }_{x}t+{\phi }_1),y=A_2\cos ({\omega }_{y}t+{\phi }_2)$

• 图形能闭合，当且仅当频率比为有理数：${\omega }_x:{\omega }_y=p:q$（$p,q$ 互素）。一个闭合周期内，$x$ 完成 $p$ 次振动，$y$ 完成 $q$ 次振动。
• 可先依据完整闭合图形的对称性和瓣数，匹配最简整数比 $p:q$；这时横向、纵向的重复次数分别对应 $p,q$。
