半导体

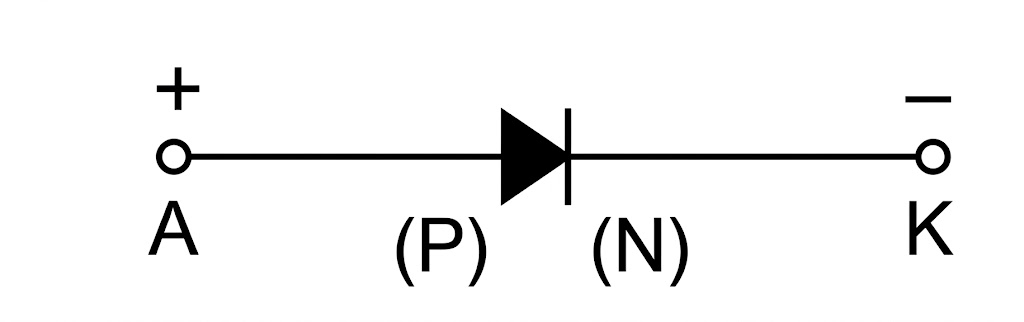

单向导电性：正向偏置时易导通，电流从阳极（P 区）流向阴极（N 区）；反向偏置且未击穿时，电流极小。

本征半导体

半导体：导电能力介于导体和绝缘体。本征半导体：Si、Ge 单晶

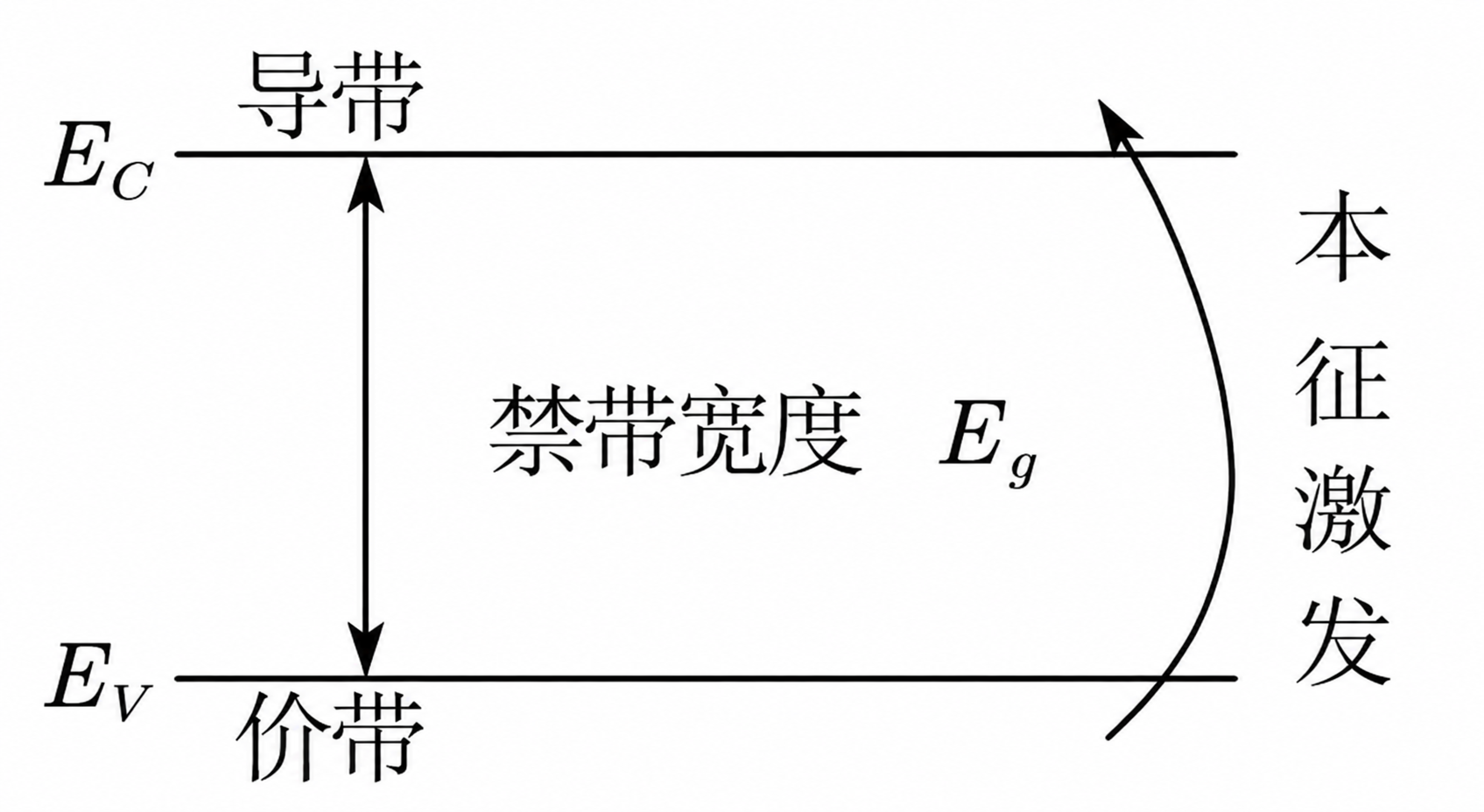

本征激发：温度升高或受光照，产生自由电子-空穴对 $\Rightarrow$ 两种载流子使半导体导电（可制成光敏、热敏元件）
复合：热运动过程中，自由电子回到空穴
热平衡载流子浓度 $n_{i}$ ：本征激发=复合
- 随着温度 $T$ 升高， $n_{i}$ 迅速增大 ( $T ↑\Rightarrow n_{i} ↑$ )。但室温下本征导电能力依然极其微弱

杂质半导体

N 型与 P 型半导体

类型掺杂多子固定杂质离子
N 型五价元素(P、Sb) 电子 $n_{0}$ 施主(donor)正离子 $N_{d}$
P 型三价元素(B、In) 空穴 $p_{0}$ 受主(acceptor)负离子 $N_{a}$

类型	掺杂	多子	固定杂质离子
N 型	五价元素(P、Sb)	电子 $n_{0}$	施主(donor)正离子 $N_{d}$
P 型	三价元素(B、In)	空穴 $p_{0}$	受主(acceptor)负离子 $N_{a}$

N 型：五价杂质多出的电子易成为自由电子
P 型：三价杂质形成空穴、易接受电子

多子、少子的热平衡浓度

以未补偿、杂质完全电离的 N 型半导体为例：

条件	公式	备注
热平衡	$n_{0} p_{0} = n_{i}^{2}$	P 型半导体同理
电中性	$n_{0} = N_{d} + p_{0}$

若满足 $N_{d} ≫ n_{i}$ ，公式可以简化为

n_{0} \approx N_{d}, p_{0} \approx \frac{n _{i}^{2}}{N _{d}}

在本征半导体中微量掺杂不同性质的元素，可大幅改变其导电性能
杂质补偿：在半导体中掺入相反类型的杂质，可改变半导体类型。可用于制造 PN 结。

多子与少子的温度特性

多子浓度：在一定温度范围内主要取决于掺杂浓度

少子浓度：随温度升高时少子浓度显著增加

高温情况

温度足够高时， $n_{i}$ 升高；当 $n_{i} ≫ N_{d}$ 时， $n_{0} \approx p_{0} \approx n_{i}$ ，则杂质半导体趋近本征半导体

半导体的导电机理

机制	起因	方向判断
漂移	外加电场 $E$	产生的电流顺电场
扩散	载流子浓度不均匀	载流子逆浓度梯度移动

$μ$ ：迁移率，表示单位电场下的漂移速度；一般 $μ_{n} > μ_{p}$ ，且温度或掺杂浓度升高时 $μ$ 降低。
$D$ ：扩散系数；一般 $D_{n} > D_{p}$ ，温度升高时 $D$ 增大。

PN 结

利用杂质补偿制作(保持晶格的连续)，实际为不对称结

动态平衡

阻挡层

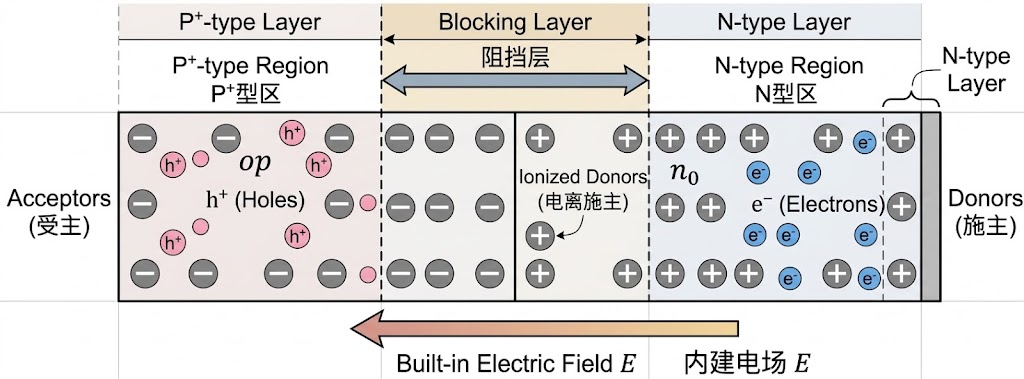

阻挡层（空间电荷区、耗尽层）：多子扩散后留下固定杂质离子，形成由 N 区指向 P 区的内建电场
内建电势差 $V_{bi}$ ：内建电场 $E$ 产生。温度升高时， $n_{i}$ 的影响占主导， $V_{bi}$ 下降。
阻挡层宽度 $l_{0}$ ：任意一侧宽度与其掺杂元素浓度成反比（阻挡层电中性）。总宽度 $l_{0} \propto V_{bi}$ ，温度升高或掺杂浓度增大，阻挡层变窄

热电压

热电压

$V_{T} = \frac{k}{q} T$
室温 $T = 300 K$ 时， $V_{T} \approx 26 mV$

伏安特性

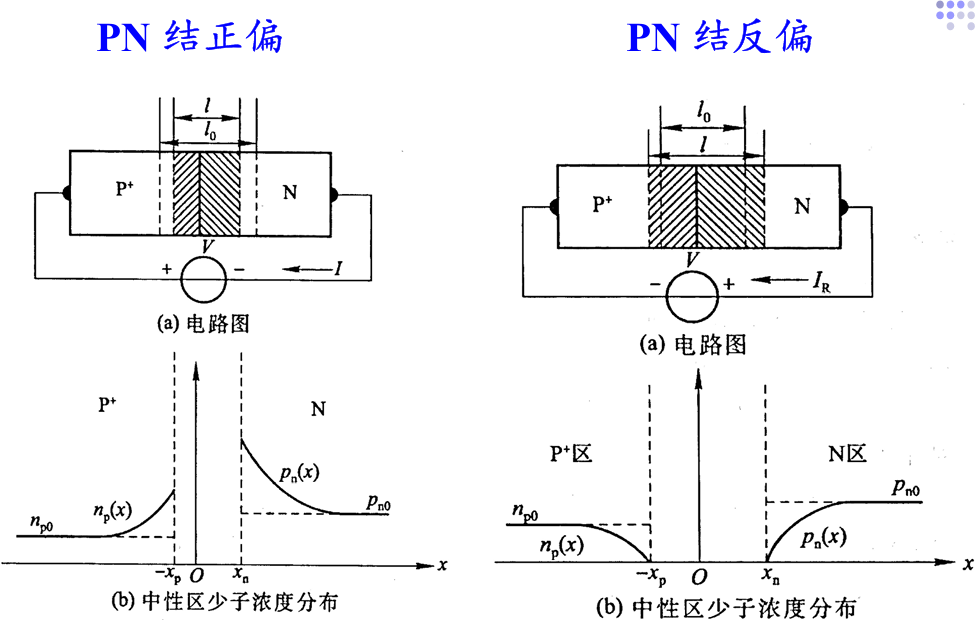

正向与反向偏置

结电压 $V = V_{P} - V_{N}$ ，电流 $I$ 以 P 区 $\to$ N 区为正方向。

偏置	接法	电位差	宽度	主要电流
正向	P 接正极 N 接负极	$V_{bi} - V$	变窄	多子扩散，P $\to$ N，电流大
反向	P 接负极 N 接正极	$V_{bi} + V$	变宽	少子漂移，N $\to$ P，电流小

补：阻挡层电场阻碍多子扩散，促进少子漂移

反向饱和电流 $I_{S}$

PN 结未击穿时，反向电流的大小几乎不随反向电压变化

掺杂元素浓度降低 (与少子浓度反比) ，或温度升高 ( $n_{i}$ 变大) ，或二极管截面积增大（电荷更多），反向饱和电流 $I_{S}$ 变大

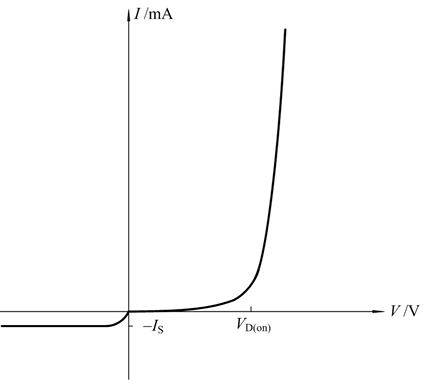

伏安特性

PN 结的伏安特性 I

理想 PN 结在未击穿时（ $V$ : 外加电压， $V_{T}$ : 热电压）
$I = I_{S} (e^{V / V_{T}} - 1)$
变化得， $V = V_{T} ln \frac{I}{I _{S}}$

PN 结的伏安特性 II

正偏时，若 $V ≫ V_{T}$ ， $I \approx I_{S} e^{V / V_{T}}$ ，电流随外加电压指数增长

反偏时， $∣ V ∣ ≫ V_{T}$ ， $I \approx - I_{S}$ ，反向饱和电流

导通电压 $V_{D (o n)}$

PN 结正向导通： $V > V_{D (o n)}$ ， $I$ 有明显数值

PN 结截止： $V < V_{D (o n)}$ ， $I$ 极小
~~工程近似：硅约 $0.6 \sim 0.8 V$ ，锗约 $0.2 \sim 0.3 V$~~

~~室温下，正向电压每增加约 $60 mV$ ，电流增大到原来的 $10$ 倍。~~

补：
实际的PN结中，与PN结相连的还有P区和N区的体电阻、P区和N区与金属引线的接触电阻、金属引线电阻，这些电阻总计为 $r_{s}$

击穿特性

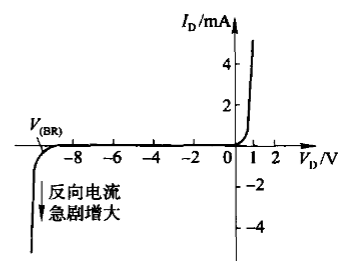

反向击穿：反向电压达到击穿电压 $V_{BR}$ 时，反向电流急剧增大。

雪崩击穿

机理：载流子动能足够大，碰撞电离产生电子-空穴对，产生连锁反应
特点：低掺高压。击穿电压较高；掺杂浓度较低，阻挡层较宽时发生。
击穿电压：一般 6V 以上。掺杂浓度降低（阻挡层宽窄），或温度升高（获得动能难易），击穿电压 增大

齐纳击穿

机理：掺杂浓度较高时，阻挡层较窄，较小的电压可以产生很大的电场，从而引起场致激发(隧穿)
特点：高掺低压。击穿电压较低；掺杂浓度较高，阻挡层较窄时发生。
击穿电压：一般 6V 以下。掺杂浓度升高（阻挡层宽窄），或温度降低（激发难易），击穿电压 增大

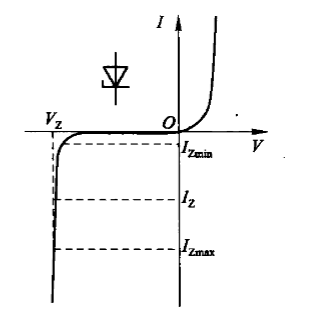

稳压二极管

原理：反向击穿区中电流变化较大，电压接近稳定电压 $V_{Z}$ 。
稳压条件：(保证稳压&放置过热烧坏)

I_{Z m i n} \leq I_{Z} \leq I_{Z m a x}

电容特性

PN 结的阻挡层类似于电容器，交界面两侧电荷量随电压变化，呈现非线性电容 $C_{j} = C_{T} + C_{D}$
（为增量电容，根据斜率定义，只在增量电压较小时成立）

电容	电荷来源	条件
势垒电容 $C_{T}$	阻挡层宽度变化，使空间电荷量改变	反向偏置
扩散电容 $C_{D}$	正向注入使中性区存储非平衡载流子	正向偏置

反偏时，势垒电容可写为：

C_{T} = \frac{C _{T} ( 0 )}{( 1 - V / V _{bi} ) ^{m}}

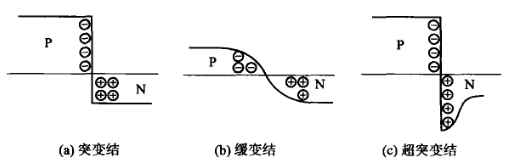

$m > 0$ 为变容指数，取决于结的工艺结构。反向电压的大小增大， $C_{T}$ 减小，可利用这一特性制成变容二极管。

正偏时，通常 $C_{D} ≫ C_{T}$ ， $C_{j} \approx C_{D}$ ；正向电流越大，扩散电容越大。
反偏时， $C_{D}$ 很小， $C_{j} \approx C_{T}$ 。

开关特性

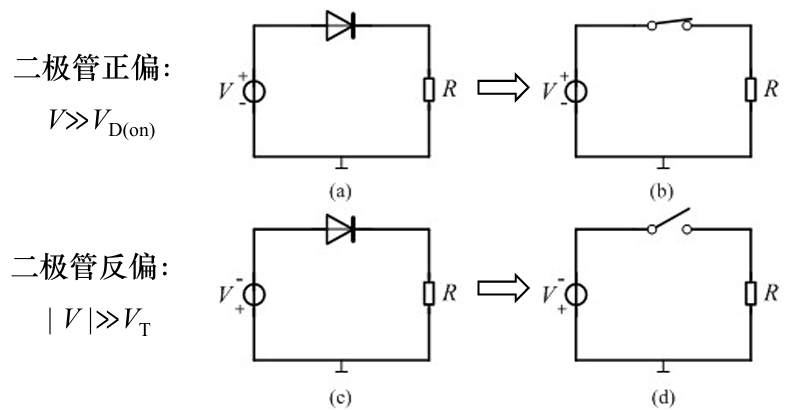

理想开关近似：正向导通等效为短路，反向截止等效为开路。

注：存在非理想特性，比如反向恢复时间等

温度特性

参数	温度升高时
热电压 $V_{T} = \frac{k}{q} T$	增大
内建电势差 $V_{bi}$	减小， $n_{i}$ 的影响占主导
阻挡层宽度 $l_{0} \propto V_{bi}$	减小
反向饱和电流 $I_{S}$	增大，少子浓度增加

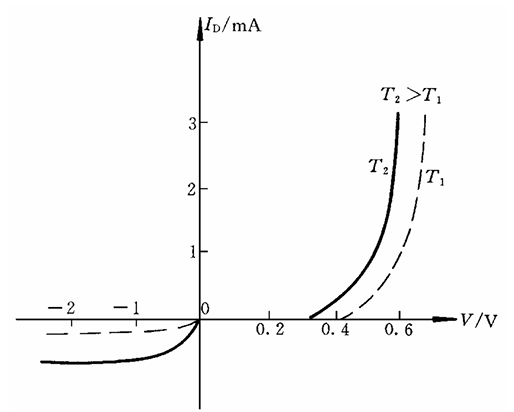

正向伏安特性	如图。见公式 PN 结的伏安特性 I
雪崩击穿电压	增大，正温度系数
齐纳击穿电压	减小，负温度系数

二极管的分析方法

二极管的模型

数学模型

考虑实际二极管的串联电阻与理想因子：

I = I_{S} (e^{\frac{V - I r _{s}}{n V _{T}}} - 1)

或：

V = I r_{s} + n V_{T} ln (1 + \frac{I}{I _{S}})

$r_{s}$ ：P、N 结体电阻、接触电阻及引线电阻的总和。
$n$ ：理想因子； $n = 1$ 且忽略 $r_{s}$ 时，退化为理想 PN 结公式。

注：过于复杂，不用

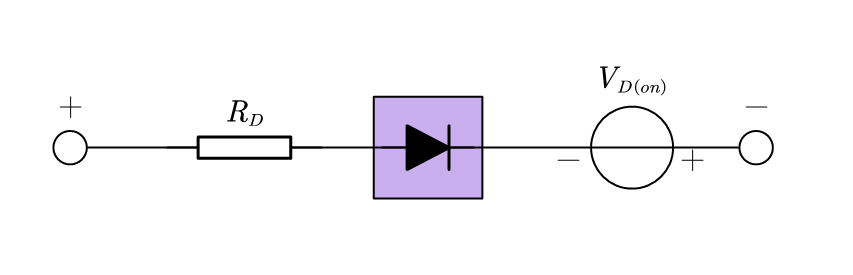

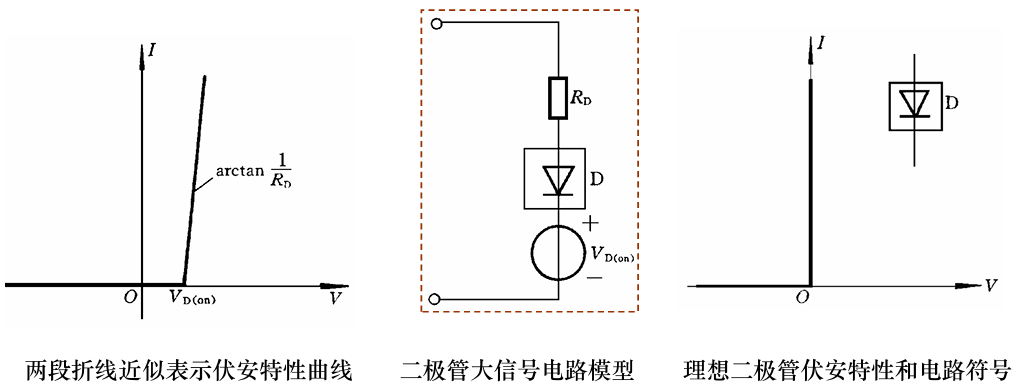

大信号模型

用于直流或大范围电压、电流变化的分析，将伏安曲线作折线近似。

导通电阻 $R_{D}$ ：折线近似的导通电阻
分析：先假设导通或截止，代入对应模型求解，再检查结果是否符合条件——导通解需满足 $I \geq 0$ ；截止解需满足 $V \leq V_{on}$

小信号模型

静态工作点 $Q$ ：只有直流作用时的电压、电流 $(V_{Q}, I_{Q})$ （根据大信号模型计算）。叠加微小信号后：

V = V_{Q} + Δ V, I = I_{Q} + Δ I

小信号模型

注意小信号模型分析时，需要将直流源置零，只需要考虑增量部分（叠加定理，只有增量部分会输出增量）

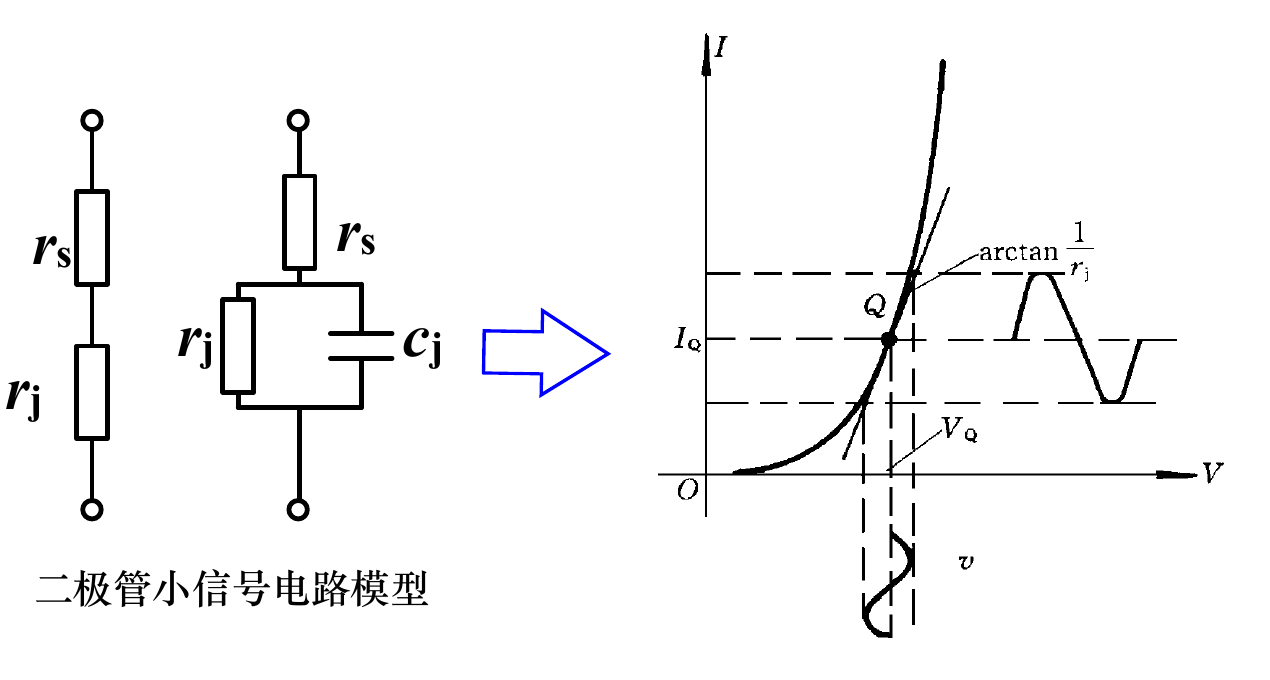

在 $Q$ 点附近，用切线近似伏安曲线。增量结电阻为：

\frac{1}{r _{j}} = \frac{\partial I}{\partial V}_{Q} = \frac{\partial}{\partial V} [I_{S} (e^{\frac{V}{V _{T}}} - 1)]_{V = V_{Q}} = \frac{I _{Q} + I _{S}}{V _{T}} \approx \frac{I _{Q}}{V _{T}}

肖特基电阻（增量结电阻）

$r_{j} = \frac{V _{T}}{I _{Q}}$

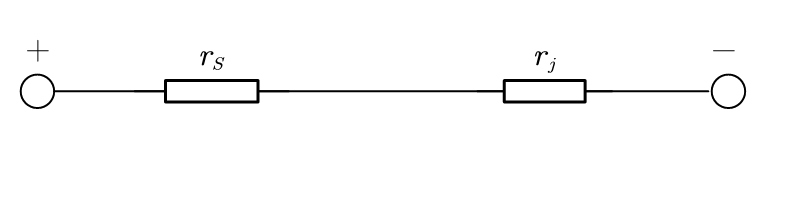

低频：忽略结电容，二极管的增量电阻为 $r_{s} + r_{j}$ 。
高频：需保留 $C_{j}$ ，模型为 $r_{s}$ 与 $(r_{j} ∥ C_{j})$ 串联。

小信号的范围： $∣Δ V_{j} ∣ < 5.2 mV$ 。

二极管电路的分析方法

大信号模型：直流工作点计算，大信号分析
小信号模型：交流小信号分析（限于微小增量电压、电流）

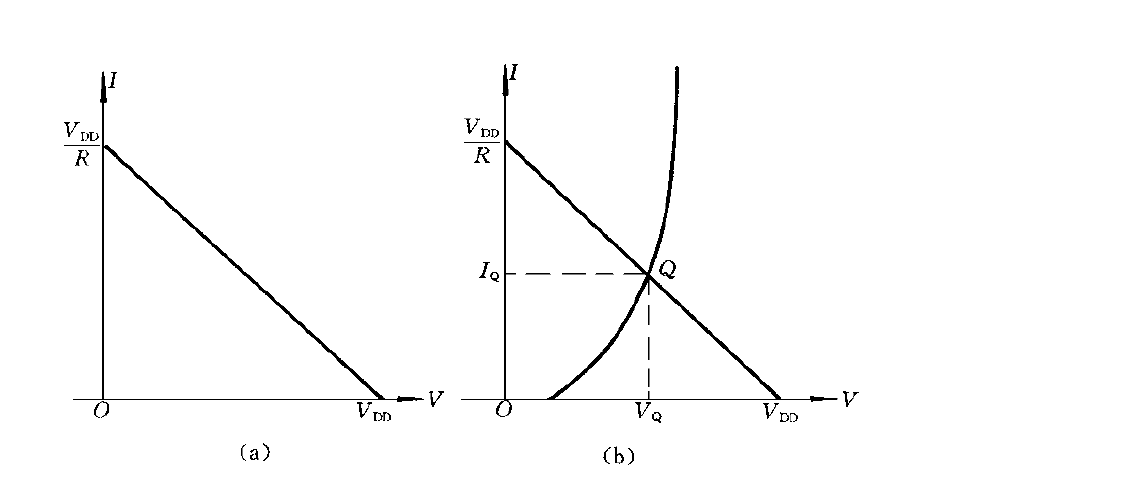

图解分析法

负载线与二极管伏安曲线的交点就是 $Q$ 点
电源叠加交流变化时，负载线平行移动，交点随之移动
计算中不用

等效电路分析法

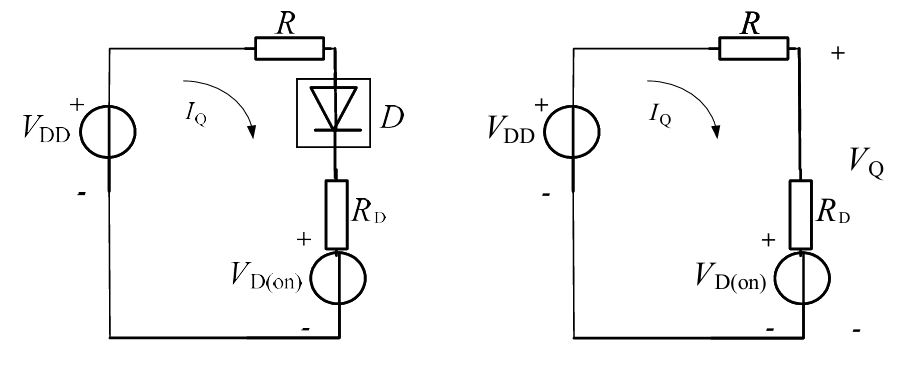

直流分析

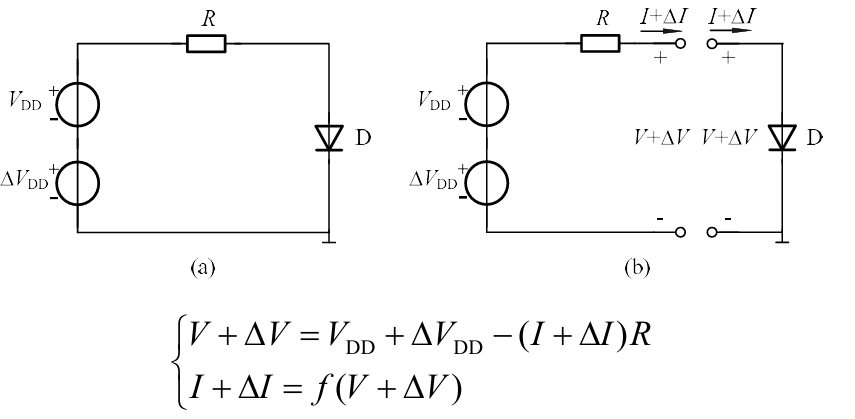

利用大信号模型，可以把二极管替换为电阻串联电压源。上述串联电路在 $V_{DD} > V_{on}$ 时：

I_{Q} = \frac{V _{DD} - V _{on}}{R + R _{D}}, V_{Q} = V_{on} + I_{Q} R_{D}

若 $R ≫ R_{D}$ ，可取 $I_{Q} \approx (V_{DD} - V_{on}) / R$ 、 $V_{Q} \approx V_{on}$ 。

交流小信号分析

先求工作点，再求增量，最后叠加。

直流分析：求静态工作点 $(V_{Q}, I_{Q})$ ，由 $I_{Q}$ 求增量结电阻 $r_{j}$ 。
交流分析：二极管等效为电阻 $r_{s} + r_{j}$

总响应 = 直流工作点 + 交流增量：

V = V_{Q} + Δ V, I = I_{Q} + Δ I

二极管的应用

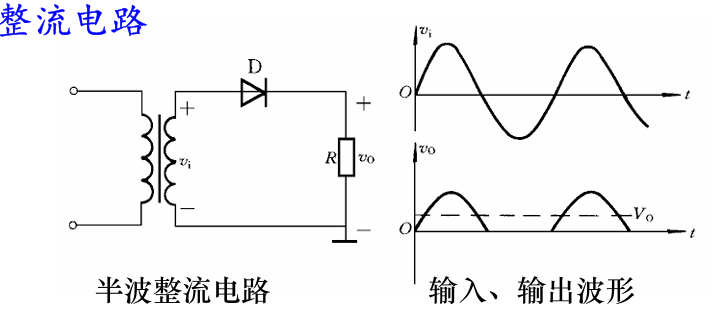

半波整流电路

理想二极管近似：正半周导通，负半周截止，只保留正半周波形

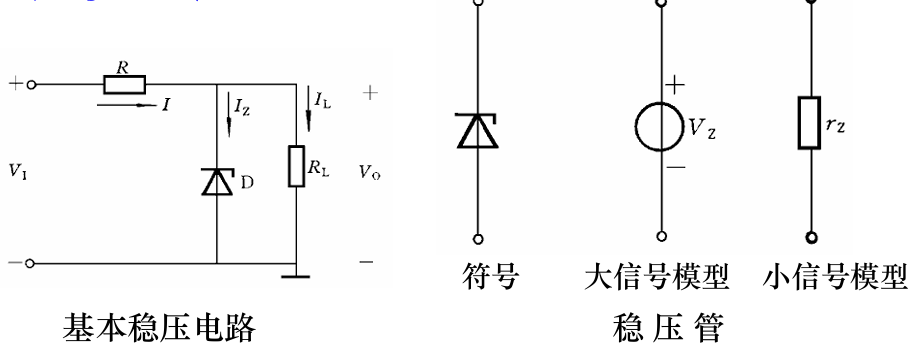

稳压电路

基本元件： $R$ 限流电阻， $R_{L}$ 负载电阻。

限流电阻的选择

保证 $I_{Z m i n} \leq I_{Z} \leq I_{Z m a x}$ ，需检查两种极端情况：

\frac{V _{I m a x} - V _{Z}}{I _{Z m a x} + I _{L m i n}} = R_{m i n} \leq R \leq R_{m a x} = \frac{V _{I m i n} - V _{Z}}{I _{Z m i n} + I _{L m a x}}

负载电阻的范围

确定 $R$ 取值时，可以根据 $I_{z min}$ 、 $V_{I min}$ 求解 $R_{L min}$
- $R_{L}$ 取最小值时， $I_{L}$ 取最大值，此时需要确保满足最小电流能够达到稳压区间

参数波动的响应

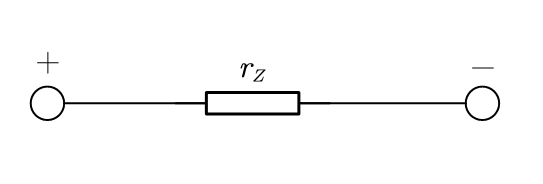

输入 $V_{I}$ 变化 $Δ V_{I}$ ，负载开路时，利用小信号模型等效电路分析，取分压。
负载 $R_{L}$ 变化，输入 $V_{I}$ 不变时，利用小信号模型等效电路分析，直流输入源置零，负载端等效为变化的电流源， $Δ I_{L}$ 表示负载电流的增量。（可以根据基尔霍夫电流定律， $Δ I = Δ I_{Z} + Δ I_{L}$ 用 $Δ V_{O}$ 表示）

Δ V_{O} = - (R ∥ r_{z}) Δ I_{L} = - \frac{R r _{z}}{R + r _{z}} Δ I_{L}

限幅电路

单向限幅电路：仅有一个门限的限幅电路（一个二极管）
双向限幅电路：具有上、下门限的限幅电路（两个二极管）

$R$ 用于限流；忽略导通电阻的影响

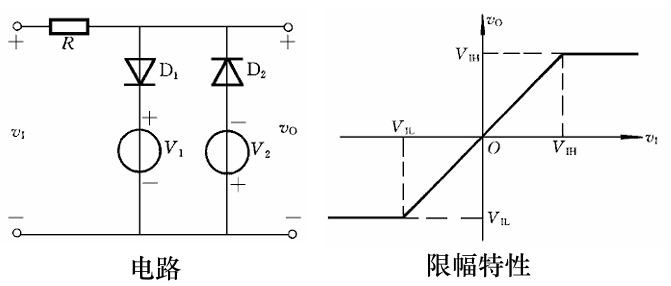

普通二极管的双向限幅电路

按图中的电源极性，上、下限为：

V_{I H} = V_{1} + V_{D (o n)}, V_{I L} = - (V_{2} + V_{D (o n)})

输入 $v_{I}$	$D_{1}$	$D_{2}$	输出 $v_{O}$
$v_{I} < V_{I L}$	截止	导通	$V_{I L}$
$V_{I L} \leq v_{I} \leq V_{I H}$	截止	截止	$v_{I}$
$v_{I} > V_{I H}$	导通	截止	$V_{I H}$

注：非理想二极管的限幅特性会有斜率

稳压管的双向限幅

两只稳压管反向串联。限幅时，一只反向击穿，另一只正向导通：

V_{I H} = V_{Z 1} + V_{D (o n)}, V_{I L} = - (V_{Z 2} + V_{D (o n)})

输入 $v_{I}$	$D_{1}$	$D_{2}$	输出 $v_{O}$
$v_{I} < V_{I L}$	正向导通	反向击穿	$V_{I L}$
$V_{I L} \leq v_{I} \leq V_{I H}$	截止	截止	$v_{I}$
$v_{I} > V_{I H}$	反向击穿	正向导通	$V_{I H}$

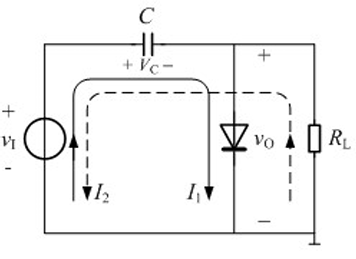

钳位电路

钳位：将周期信号的正峰或负峰固定在某一直流电位，使波形整体平移。
其中 $R_{L}$ 足够大；电容器充放电时间常数为 $τ = R C$
二极管导通时：电容快速充电，输出峰值被固定。
二极管截止时：电容经负载缓慢放电；若放电时间常数 $R_{L} C ≫ T$ （ $T$ 为信号周期），电容电压近似不变。

注：分析的关键在于电容两边的电压 $V_{C} = V_{I} - V_{O}$ 与输入信号 $V_{I}$

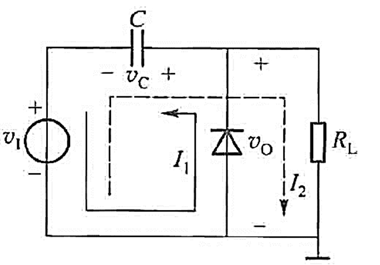

正峰钳位

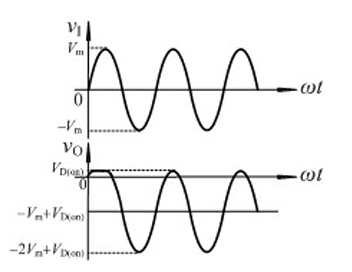

设输入正、负峰值为 $\pm V_{m}$ ，且 $V_{m} > V_{D (o n)}$ 。则输出整体下移 $V_{m} - V_{D (o n)}$ ，正峰值钳位在 $V_{D (o n)}$ 上

大信号模型等效电源，二极管相当于一个电压源
结合二极管导通与截止，电容器充放电电流方向，以及 $τ$ 的大小，分析可得

负峰钳位

设输入正、负峰值为 $\pm V_{m}$ ，且 $V_{m} > V_{D (o n)}$ 。则输出整体上移 $V_{m} - V_{D (o n)}$ ，负峰值钳位在 $- V_{D (o n)}$ 上

与门、或门

其中 $R$ 的取值远大于 $R_{D}$ (导通时 $R_{D}$ 可忽略，可近似看作理想二极管)，远小于二极管截止时呈现的电压（截止时可看作断路）

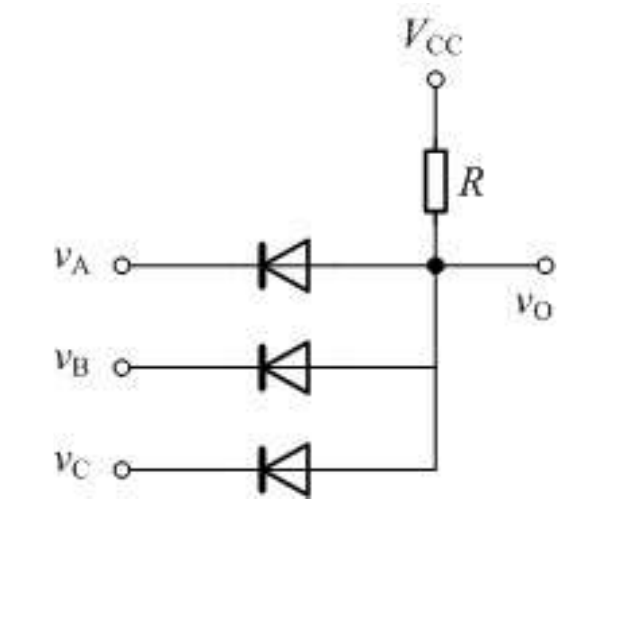

与门

只有三个输入端中输入信号电平最低的二极管可以导通，输入信号导通二极管对应的输入信号相等
可以实现与逻辑，低电平表示非

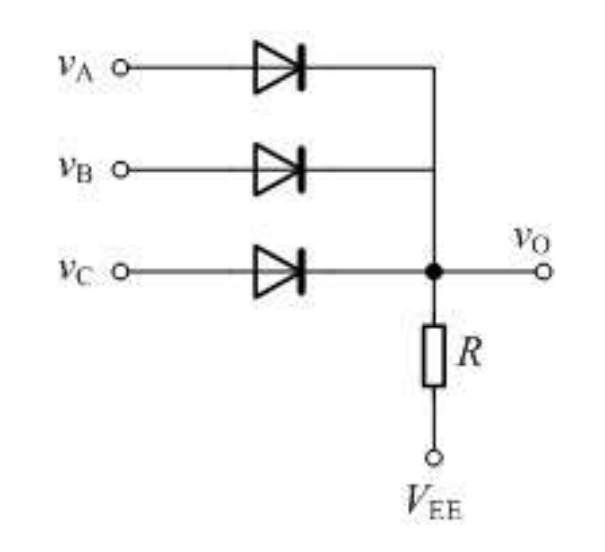

或门

做题总结

二极管导通判断

含二极管电路，先假设 $D$ 截止，然后求 $V_{D}$ 判断假设是否成立
对于含多个二极管的电路，可以假设 $D_{i}, i = 1, 2 \dots n$ 均截止，然后求 $V_{D i}$ 判断假设是否成立。
- 若 $V_{D j} > 0$ ，则说明 $D_{j}$ 一定导通。再重新假设分析剩余的二极管
对于同一个节点连接多个二极管，正偏情形只需要分析最高电位支路，反偏情形只需要考虑最低电位支路。 {{链接到二极管与门、或门这一节}}

大信号模型

对于直流电路或者大信号电路，二极管可以等效为电阻串联电压源的组合

小信号模型

分析增量部分，注意直流源置零（叠加定理，只有增量部分会输出增量）

稳压电路中，反向击穿
